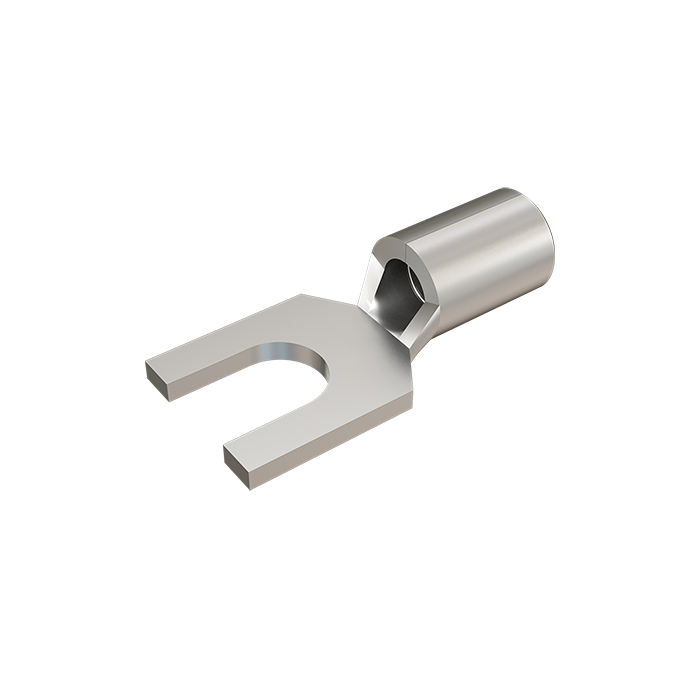

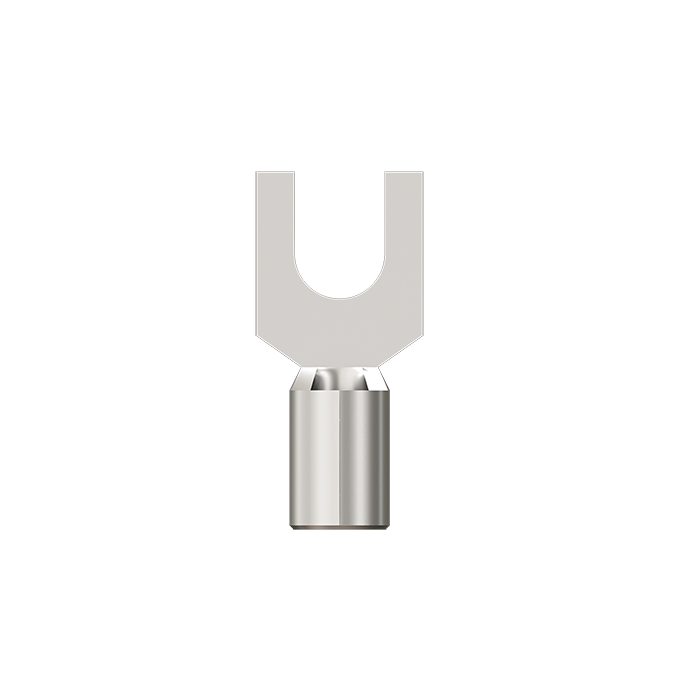

Non-Insulated Fork Type Terminals
We manufacture and supply Non-Insulated Fork Type Terminals for quick, secure, and reliable electrical connections in industrial applications.
| CAT. NO | CABLE mm2 | DIMENSIONS | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| E | A | C | D | F | B | H | L1 | J | ||
| ZF-SPL | 1.0 | 3.5 | 1.2 | 2.8 | 7.0 | 0.8 | 5 | 3.0 | – | 13 |
| ZF-8055 | 1.5 | 3.0 | 2.0 | 2.8 | 6.2 | 0.8 | 5 | 3.1 | 10.5 | 13 |
| ZF-7214 | 1.5 | 5.1 | 1.6 | 3.2 | 8.0 | 0.8 | 5 | 10.0 | 17.0 | 21 |
| ZF-7249 | 1.5 | 3.5 | 1.6 | 3.2 | 6.8 | 0.8 | 4 | 4.8 | 8.8 | 13 |
| ZF-7250 | 1.5 | 3.0 | 2.0 | 2.8 | 6.2 | 0.8 | 5 | 3.1 | 10.5 | 13 |
| ZF-7251 | 2.5 | 3.5 | 2.3 | 3.9 | 6.5 | 0.8 | 5 | 4.3 | 11.8 | 15 |
| ZF-7280 | 2.5 | 5.0 | 2.6 | 4.6 | 10.6 | 1.0 | 6.2 | 6.2 | 12.4 | 21 |
| ZF-7252 | 4-6 | 3.1 | 3.5 | 5.5 | 6.0 | 1.0 | 6 | 5.5 | 11.5 | 15 |
| ZF-7253 | 4-6 | 3.5 | 3.5 | 5.5 | 6.0 | 1.0 | 6 | 5.0 | 11.0 | 15 |
| ZF-7254 | 10 | 6.5 | 4.5 | 6.9 | 16.0 | 1.2 | 8 | 11.0 | 19.0 | 27 |
| ZF-7255 | 10 | 8.2 | 4.5 | 6.9 | 16.0 | 1.2 | 8 | 11.0 | 19.0 | 27 |
| ZF-0131 | 16 | 4.4 | 6.3 | 8.7 | 8.9 | 1.2 | 10 | 5.0 | 18.0 | 23 |
