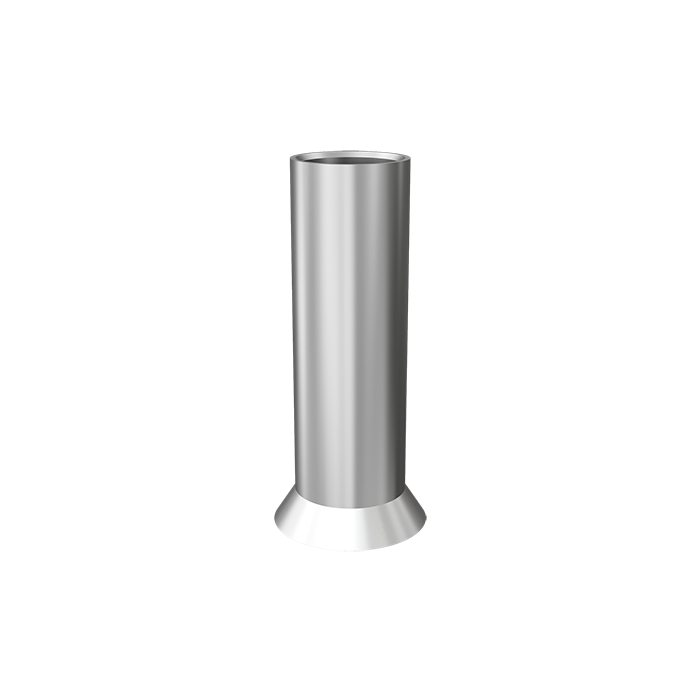

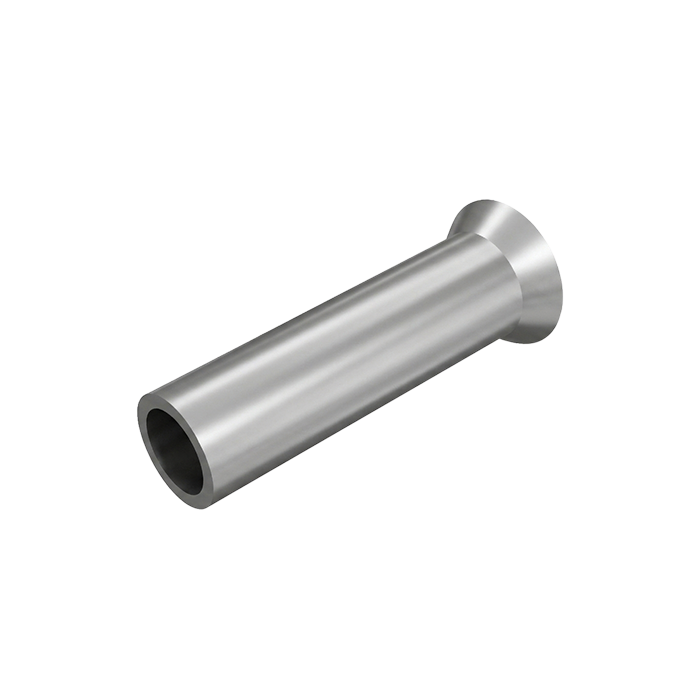

Non-Insulated End Sleeve
We manufacture and supply premium quality Non-Insulated End Sleeves made from tin-plated copper for secure wire termination and reliable electrical connections in industrial applications.
| CAT. NO | CABLE mm2 | DIMENSIONS | |||
|---|---|---|---|---|---|
| A | C | C-1 | J | ||
| ZSF-508 | 0.5 | 1.0-1.1 | 1.4-1.5 | 2.1 | 6 |
| ZSF-509 | 0.75 | 1.4-1.5 | 1.8-1.9 | 2.5 | 6 |
| ZSF-510 | 1.0 | 1.6-1.7 | 2.0-2.1 | 2.7 | 6 |
| ZSF-511 | 1.0 | 1.6-1.7 | 2.0-2.1 | 2.7 | 10 |
| ZSF-512 | 1.5 | 1.8-1.9 | 2.2-2.3 | 2.9 | 7 |
| ZSF-513 | 1.5 | 1.8-1.9 | 2.2-2.3 | 2.9 | 10 |
| ZSF-514 | 2.5 | 2.3-2.4 | 2.7-2.8 | 3.5 | 7 |
| ZSF-515 | 2.5 | 2.3-2.4 | 2.7-2.8 | 3.5 | 12 |
| ZSF-516 | 4 | 2.8-2.9 | 3.2-3.3 | 4.0 | 9 |
| ZSF-517 | 4 | 2.8-2.9 | 3.2-3.3 | 4.0 | 12 |
| ZSF-518 | 6 | 3.7-3.8 | 4.1-4.2 | 4.8 | 10 |
| ZSF-519 | 6 | 3.7-3.8 | 4.1-4.2 | 4.8 | 12 |
| ZSF-520 | 6 | 3.7-3.8 | 4.1-4.2 | 4.8 | 15 |
| ZSF-521 | 10 | 4.6-4.7 | 5.0-5.1 | 5.8 | 12 |
| ZSF-522 | 10 | 4.6-4.7 | 5.0-5.1 | 5.8 | 15 |
| ZSF-523 | 10 | 4.6-4.7 | 5.0-5.1 | 5.8 | 18 |
| ZSF-524 | 16 | 5.9-6.0 | 6.3-6.4 | 7.5 | 12 |
| ZSF-525 | 16 | 5.9-6.0 | 6.3-6.4 | 7.5 | 15 |
| ZSF-526 | 16 | 5.9-6.0 | 6.3-6.4 | 7.5 | 18 |
